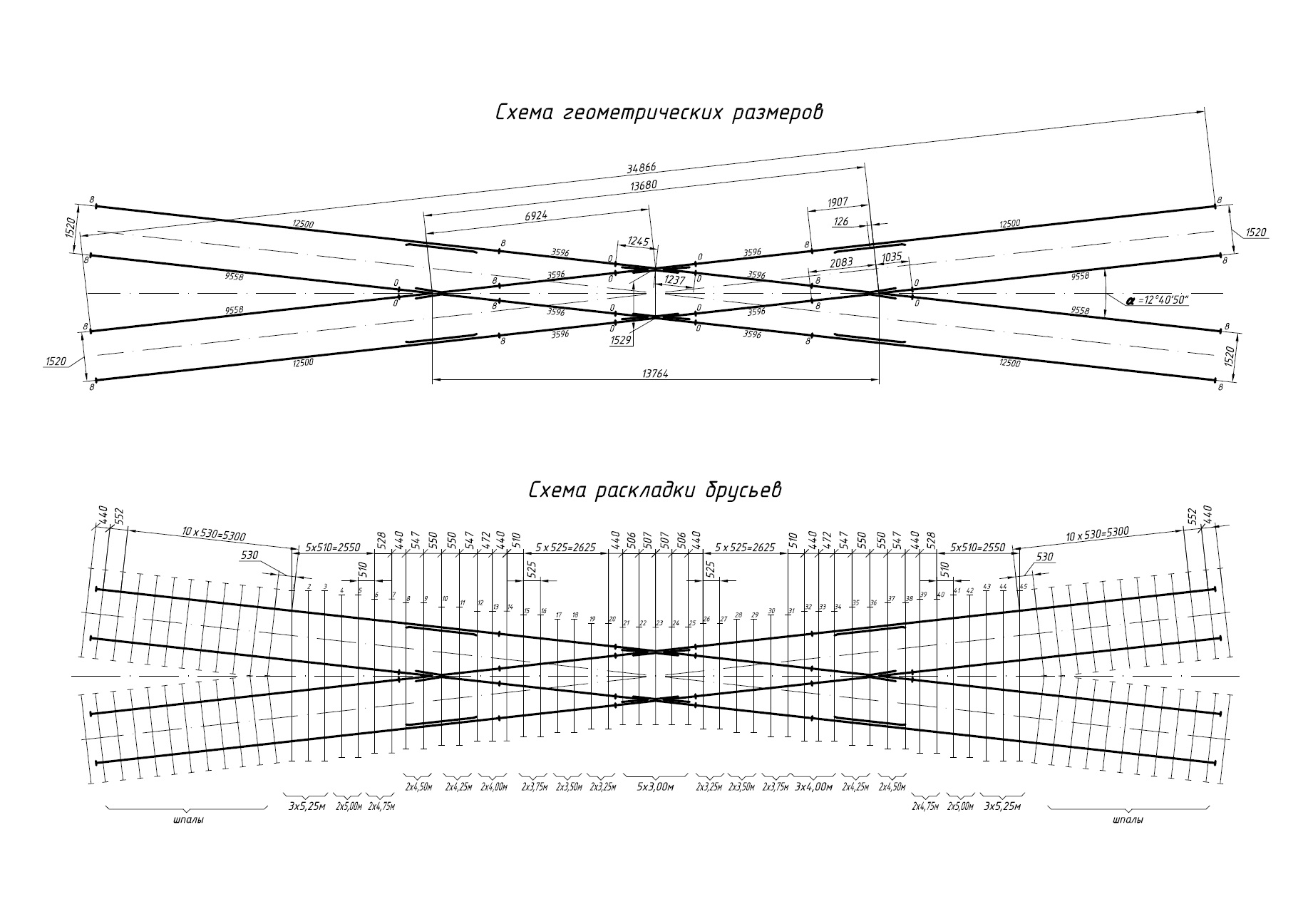

Пересечение глухое тип Р50 марка 2/9 проект 1686.00.000



1686

Пересечение глухое типа Р50 марки 2/9.



Предназначена для пропуска подвижного состава по двум взаимно пересекающимся в одном уровне путям.

Острые крестовины сборные – литой сердечник соединён с рельсовыми усовиками.

Тупые крестовины цельнолитые из высокомарганцовистой стали.



Технические характеристики:



Вид пересечения

Ширина колеи, мм

Полная длина пересечения по рабочей грани, мм

Максимальная статическая нагрузка на рельс, кН

Расстояние между математическими центрами острых крестовин, мм

Максимальная скорость движения, км/ч

Нормативный ресурс до снятия, млн. т

Максимальная длина отгрузочного места, мм

Максимальная масса отгрузочного места, т

Масса (без брусьев), т  не более

косоугольное

1520

34866

245

13764

30

45

12500

1,0

12





Комплект поставки

Крестовина тупая, шт.

Крестовина острая, шт.

Рельс крестовины с контррельсом, шт.

Рельсы длиной, мм:

3596

9558

Накладка 1Р50 ГОСТ 19128-73, шт.

Подкладки СД50 ГОСТ 12135-75, шт.

Пакет подкладок к пересечению, шт.

Ящик с деталями пересечения, шт.

2

2

4

8

4

6

200

1

1



В комплект поставки не включены:

Стык изолирующий ЦП478-02, комплект

Шуруп путевой 24х170 ГОСТ 809-71, шт.

Костыль 1.65 ГОСТ 5812-82,шт.

Брусья деревянные, комплект

4*

232

952

1



* Возможна поставка по отдельному заказу.





Форма отгрузки

В полувагоне от 1 до 4 комплектов.
